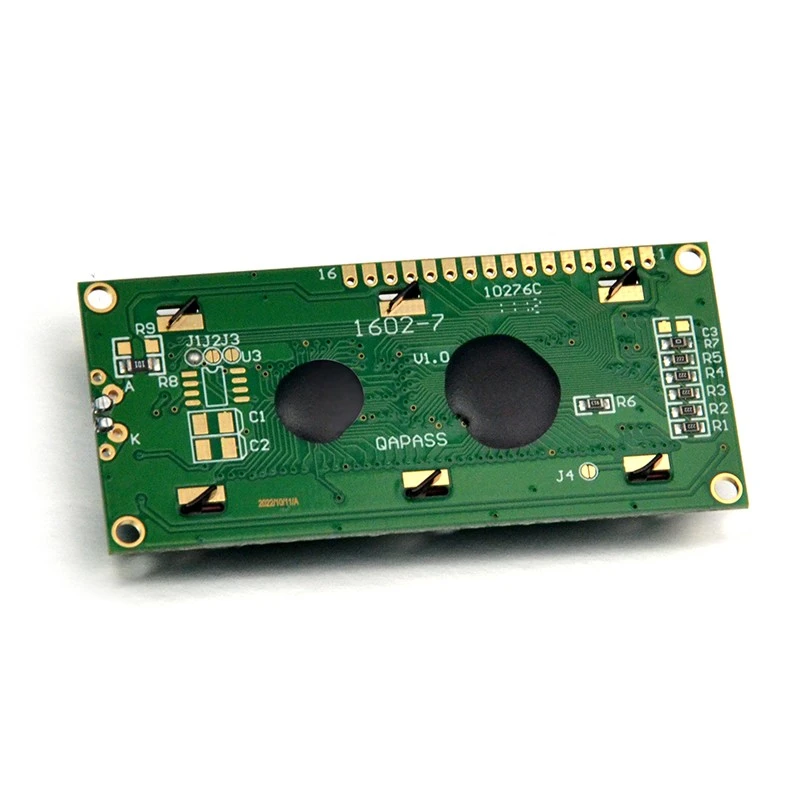

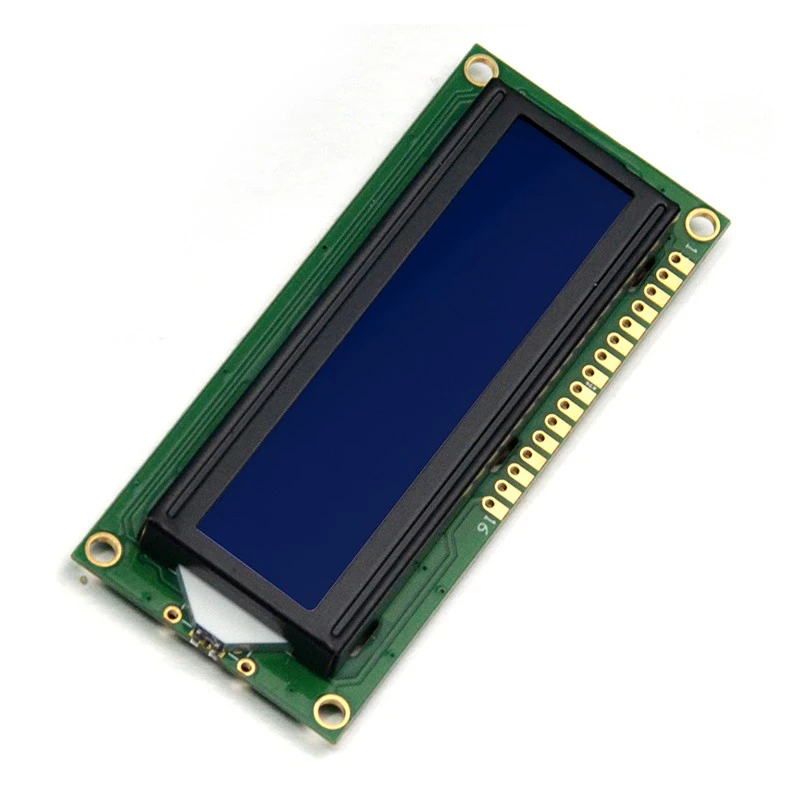

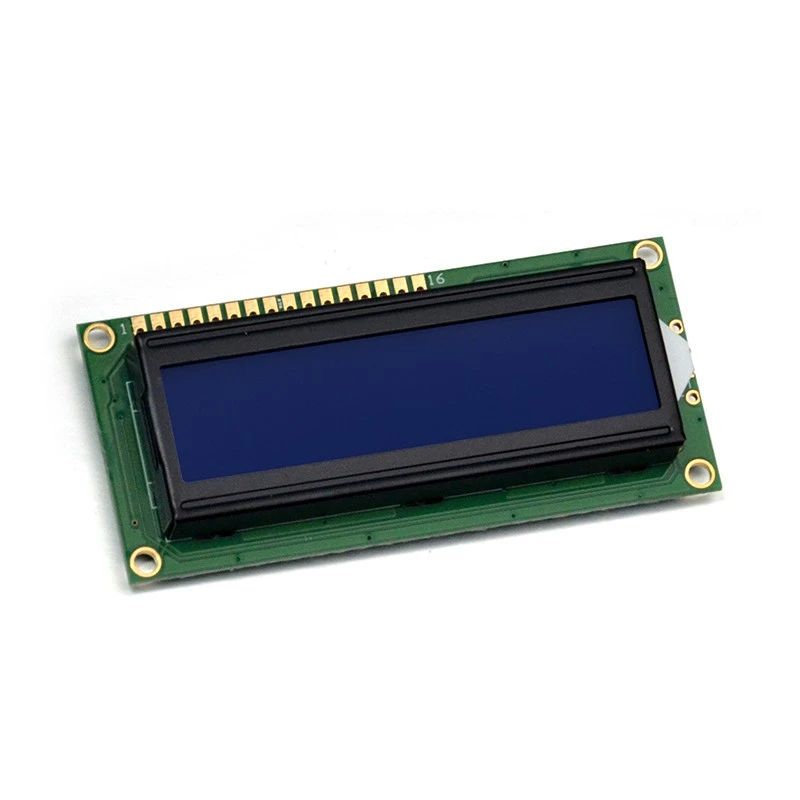

16 * 2 lcd display med i2c er et almindeligt flydende krystal display modul, der er i stand til at vise 2 linjer med op til 16 tegn pr. linje. Denne type skærm er meget udbredt i indlejrede systemer, Arduino-projekter og andre mikrocontrollerapplikationer. Brugen af I2C-grænsefladen (inter-integreret kredsløb, seriel bus) kan i høj grad forenkle forbindelsen og styringen, hvilket gør det muligt for flere enheder at kommunikere over den samme datalinje. product-1630-517

1.produktintroduktion

2. Produktfunktion

Fordele

1602 dot matrix screen I2C interface er en foretrukken forbindelsesmetode for at gøre skærmen mere kompatibel til produktudvikling og spare brugen af stifter. Ved brug af det traditionelle parallelle interface kræves der et stort antal ben, mens I2C kun bruger to ledninger. Gennem I2C-bussen kan du forbinde flere enheder på den samme bus. Ved at bruge I2C-driveren er koden til at styre LCD-skærmen mere kortfattet, hvilket forbedrer udviklingseffektiviteten.
16x2 LCD-skærmen med I2C-grænsefladen giver en praktisk, fleksibel og nem at udvide løsning. Uanset om det bruges til læring, eksperimenter eller praktiske anvendelser, er det en meget praktisk komponent. Det er normalt forbundet som følger:
LCD VCC → I2C VCC (normalt 5V)
LCD GND → I2C GND
LCD SDA → I2C SDA (datalinje)
LCD SCL → I2C SCL (urlinje)

3. Produkt anvendelse

Kombinationen af 16x2 LCD-skærm og I2C-interface giver unikke fordele til forskellige projekter og praktiske applikationer, især i scenarier, hvor tekstinformation skal vises. Dens universalitet og brugervenlighed gør den til en af de foretrukne komponenter til elektroniske projekter. Vores kunder bruger normalt 1602 LCD-skærme i udstrakt grad i elektriske skruemaskiner og scenelyskontrollere. Derudover kan den også bruges i mange digitale displayprodukter med lille displayindhold og displayareal. f.eks.

1. Instrumentering: I laboratorieudstyr og testinstrumenter kan LCD bruges til at vise eksperimentelle parametre, testresultater eller advarselsoplysninger.

2. Industrielt kontrolsystem: I industrielle kontrolsystemer bruges 16x2 LCD til at vise statusinformation, fejladvarsler osv. på maskiner og udstyr, så operatører kan reagere i tide.

3. Dashboard-display: I køretøjer eller motorcykler kan LCD bruges til at vise vigtige oplysninger såsom hastighed, brændstofvolumen, motortemperatur osv.

4. Legetøj og spil: I nogle elektroniske legetøj eller spil kan brugen af LCD-skærme forbedre brugeroplevelsen og tiltrække brugere ved at vise resultater, niveauoplysninger osv.

5.produktparameter (specifikation)

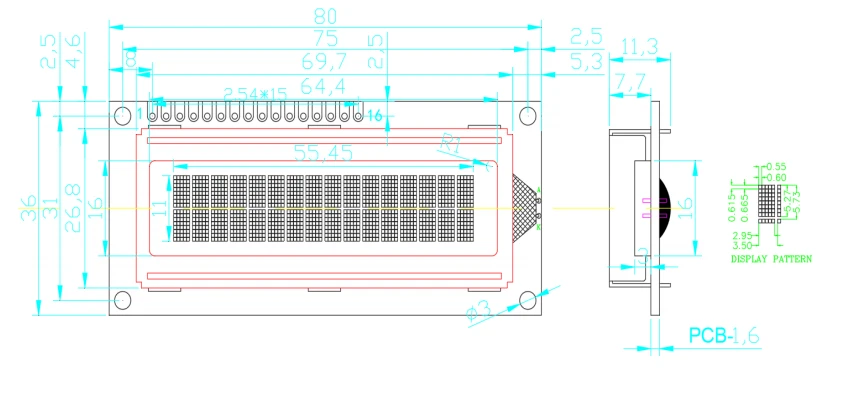

Modulstørrelse: 80X36X11,3	LCD AA:64,4X16
LCD størrelse: 1,44 tommer	Opløsning: 16x2 pixel
Driver IC: SPLC780D	Baggrundslys Drivertype: Strøm/3,3V/5V/HITE
Interface: 4W/4 SPI	Baggrundsbelysning: Hvid LED

STIFT	SYMBOL
1	VSS
2	VDD
3	V0
4	RS
5	R/W
6	E
7	DB0
8	DB1
9	DB2
10	DB3
11	DB4
12	DB5
13	DB6
14	DB7
15	A
