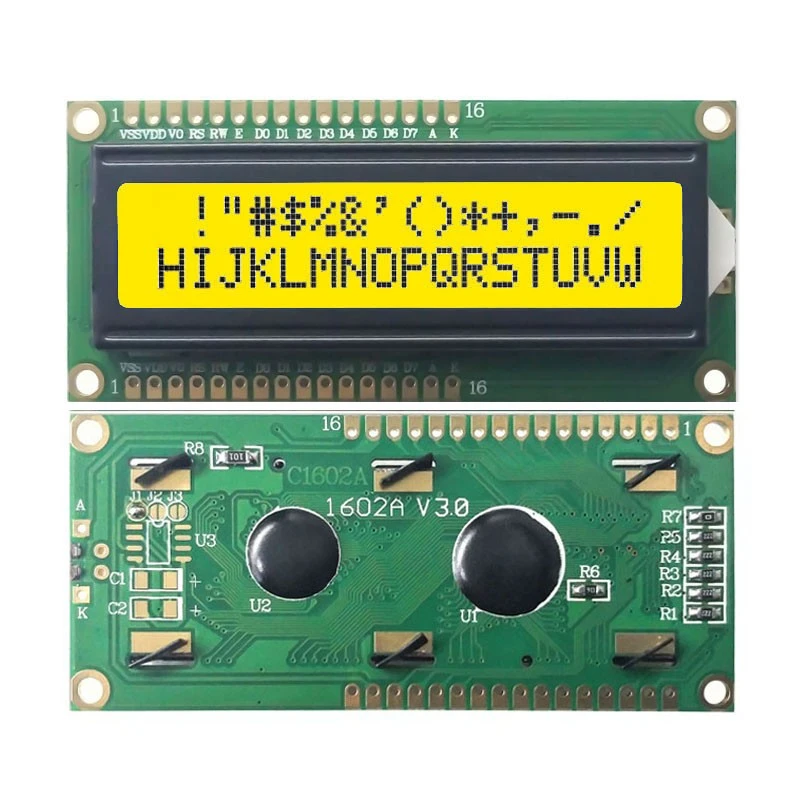

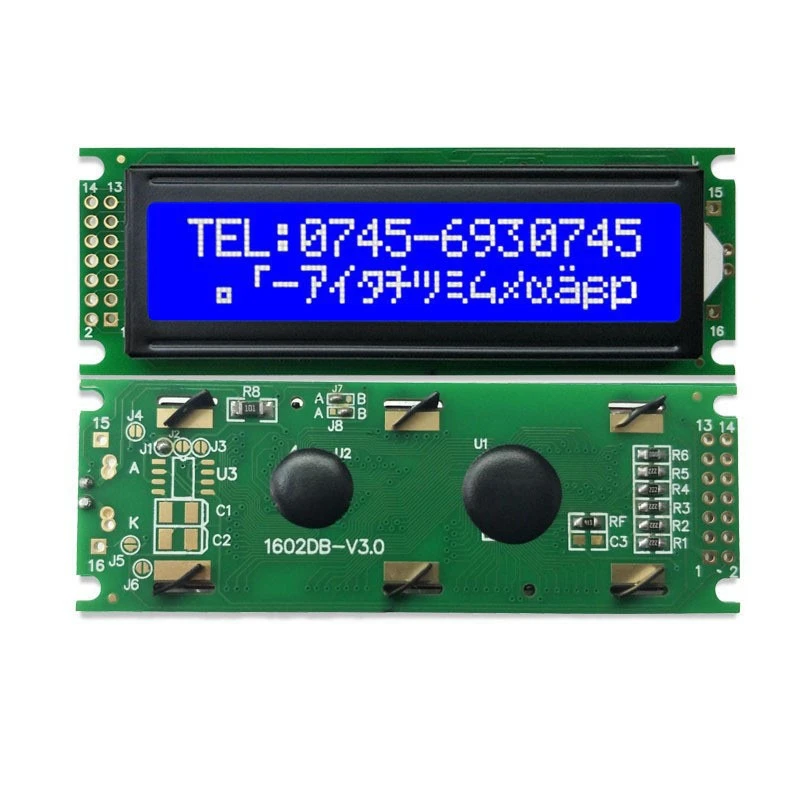

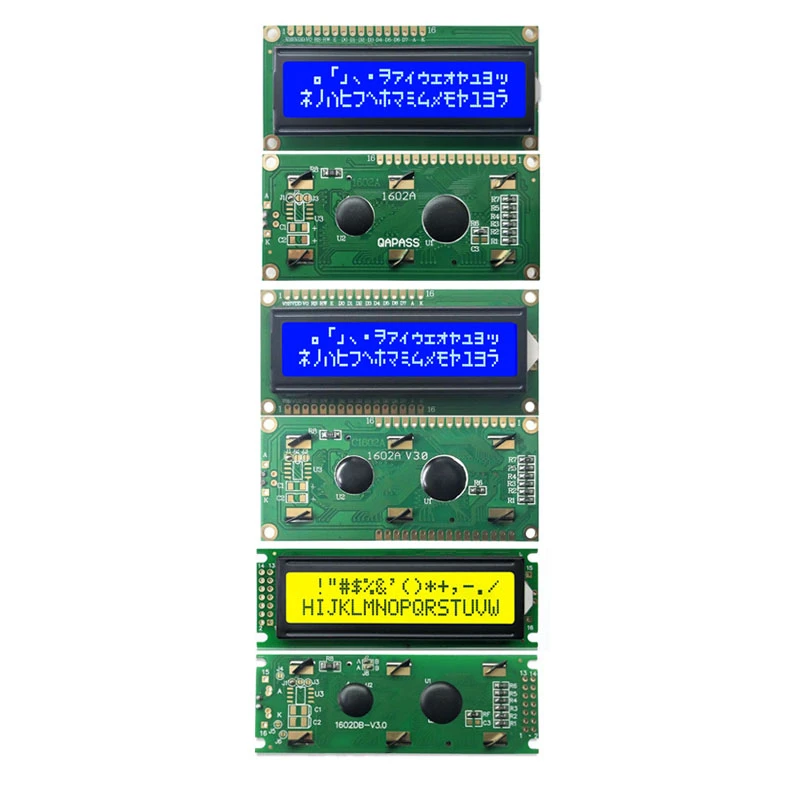

1.produktintroduktion
1602 LCD er et almindeligt karakter LCD-modul, som er meget udbredt i forskellige elektroniske enheder og indlejrede systemer. Dens navn "1602" betyder, at displayet kan vise 16 kolonner og 2 rækker af tegn. 1602 LCD-modul er meget udbredt i forskellige elektroniske enheder og indlejrede systemer for dets enkle, praktiske, stabile og pålidelige egenskaber.
2.Produktfunktion
Lavt strømforbrug:1602Cob-skærmen anvender flydende krystaldisplayteknologi, lavt strømforbrug, velegnet til langvarig drift af elektronisk udstyr.
Tegnvisning:velegnet til at vise tekstinformation i fast format, såsom tal, bogstaver, symboler osv., med tydeligt display.
Simpel kontrol:kontrol ved hjælp af standard parallel eller seriel interface, nem at forbinde med forskellige mikrocontrollere og indlejrede systemer.
Stabil og pålidelig:enkel struktur, stabil og pålidelig, velegnet til langsigtede driftskrav i industrielle miljøer.
Relativ lav pris, høj omkostningseffektivitet. Det kan dog kun vise et begrænset antal tegn og linjer, hvilket ikke er egnet til kompleks grafikvisning.
1602LCM er meget udbredt inden for følgende områder:
Elektroniske forbrugerprodukter:såsom lommeregnere, elektroniske ure og andre små elektroniske enheder.
Industriel kontrol:bruges til statusvisning og betjeningsgrænseflade af forskellige industrielle instrumenter og udstyr.
Indlejret system:som et informationsdisplaymodul på den indlejrede udviklingsplatform, der bruges til at vise systemstatus, fejlfindingsinformation mv.
4. Krav
For at sikre normal drift og optimal visningseffekt af 1602 LCD-skærmen skal du være opmærksom på følgende brugskrav:
Strømforsyningsspænding:Afhængigt af den specifikke model er det normalt 3,3V eller 5V, og det skal sikres, at det passer til controllerniveauet.
Kontrolgrænseflade:Bekræft den anvendte kontrolgrænseflade, såsom parallel grænseflade (kræver normalt flere kontrolben) eller seriel grænseflade (gemmer kontrolben, men langsommere hastighed).
Miljøforhold:Undgå langvarig eksponering for høje temperaturer, høj luftfugtighed og støvede omgivelser for at undgå at påvirke LCD-skærmens effekt og levetid.
5.produktparameter (specifikation)
|

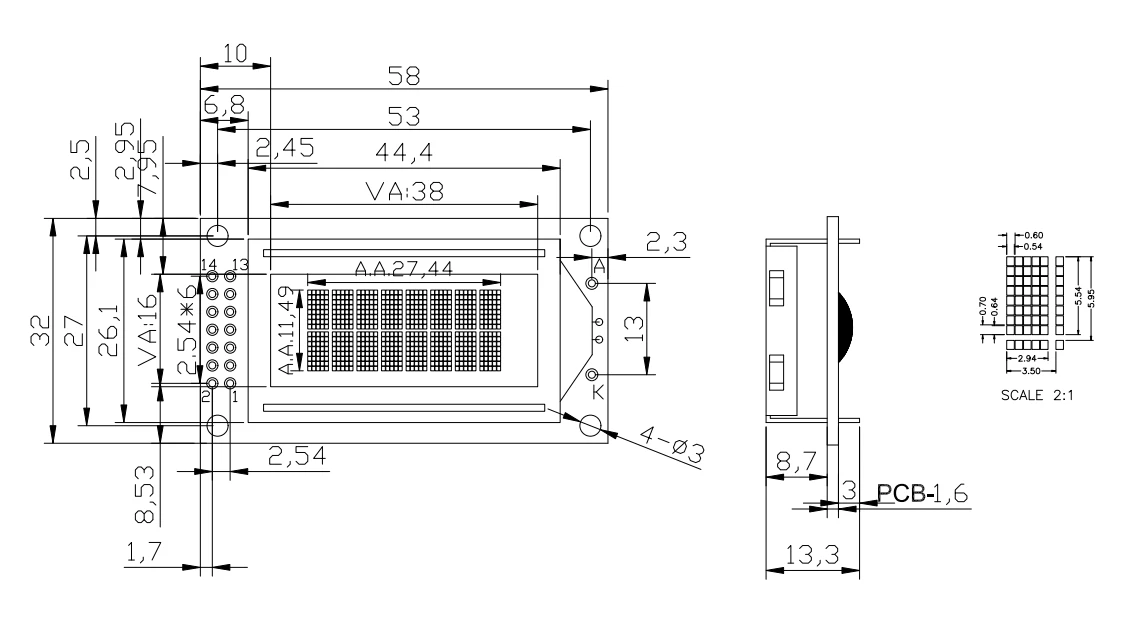

Modulstørrelse:58..5X32.5X13.3mm |
Visningsområde: 38x16 mm |
|
LCD-type: STN/POSITIV/TRANSFLEKTIV |
Synsvinkel: Klokken 6 |
|
Driver IC: ST7920 ELLER tilsvarende |
Baggrundslys Driver Type: Power/3.1V/HITE |
|
DC Til DC kredsløb: Indbygget |
Vægt: TBD |
|
STIFT |
SYMBOL |
|
|
1 |
Vss |
|
|
2 |
Vdd |
|
|
3 |
Vo |
|
|
4 |
RS |
|
|
5 |
R/W |
|
|
6 |
E |
|
|
7 |
DB0 |
|
|
8 |
DB1 |
|
|
9 |
DB2 |
|
|
10 |
DB3 |
|
|
11 |
DB4 |
|
|
12 |
DB5 |
|
|
13 |
DB6 |
|
|
14 |
DB7 |
|
|
15 |
A |
|
|
16 |
K |
