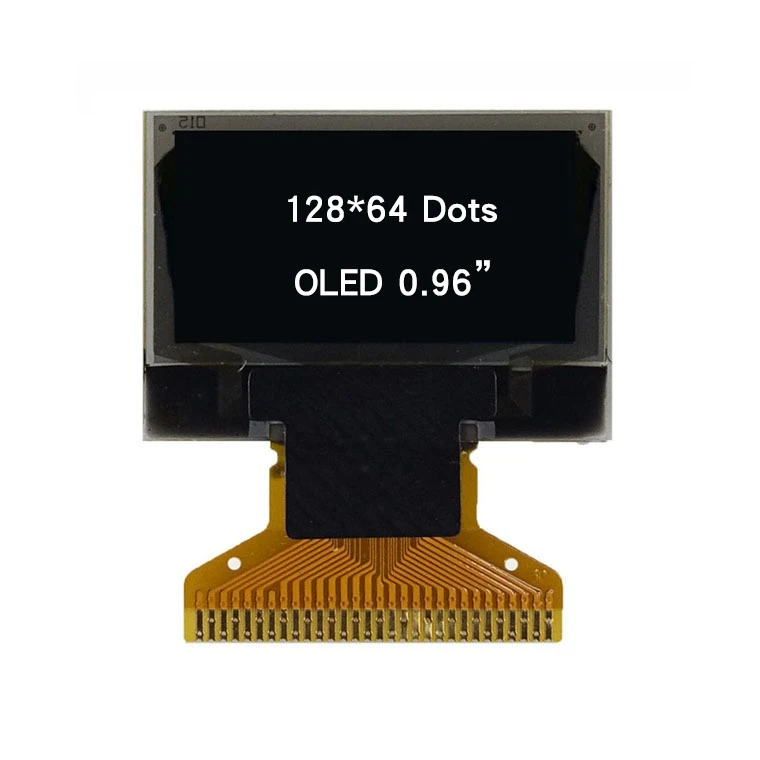

0.96 tommer OLED 128*64



Fordele

0.96-tommer OLED LCD-skærme er meget populære i forskellige applikationer på grund af deres fordele, især i bærbare enheder og IoT-enheder.
Høj kontrast:OLED-skærme kan give ekstrem høj kontrast, dyb sort skærm, lyse farver og mere levende billeder.

Bred betragtningsvinkel:På grund af OLED-teknologiens egenskaber er betragtningsvinklen meget bred, og billedkvaliteten vil ikke blive påvirket, uanset fra hvilken vinkel du ser.

Hurtig responstid:Responstiden på OLED-skærme er meget hurtig, velegnet til at vise dynamisk indhold og reducere sløring.

Lavt strømforbrug:Når der vises sort eller mørkt indhold, bruger OLED-skærme næsten ingen strøm, hvilket er velegnet til batteridrevne enheder og forlænger brugstiden.

Tyndt og let design:det er generelt tyndere og lettere end traditionelle LCD-skærme, velegnet til applikationer med begrænset plads.
Selvlysende egenskaber: Hver pixel kan udsende lys uafhængigt, uden behov for baggrundsbelysning, hvilket gør, at skærmen kan designes og integreres mere fleksibelt.

Bedre farveydelse:OLED-skærme kan vise et bredere farveskala, og farverne er rigere og mere realistiske.

Holdbarhed:OLED er i nogle tilfælde mere holdbare end LCD-skærme, især under ekstreme temperatur- og luftfugtighedsforhold.

3.Produkt anvendelse



Applikationsprodukter fra 0.96-tommer OLED LCD omfatter:

Smart ure:bruges til at vise information såsom tid, helbredsdata og meddelelser.



Sundhedsovervågningsudstyr:såsom pulsmålere, oximetre osv., for at vise fysiologiske data i realtid.



Internet of Things enheder:bruges til sensormoduler, smart home kontrolpaneler osv., til at vise status og data.



Bærbare spillekonsoller:bruges til at vise spilskærme og brugergrænseflader.



E-bogslæsere:bruges til at vise tekst og grafisk indhold.



Industrielle kontrolpaneler:bruges til overvågning af udstyrsstatus, parameterindstillinger og betjeningsgrænseflader.



UAV'er og fjernbetjeningsenheder:bruges til at vise flystatus, GPS-information osv.



Bilens dashboards:bruges til at vise hastighed, brændstof, navigationsinformation osv.



DIY elektroniske projekter:såsom Arduino og Raspberry Pi-projekter, der ofte bruges til at vise information og grafik.



Smart home-enheder:såsom smart-højttalere, smart-lyscontrollere osv., for at vise driftsstatus og indstillinger.

4.Krav



Brugsmetode

Hardwareforbindelse
Strømtilslutning: Tilslut VCC-pinden på OLED-skærmen til strømforsyningen (normalt 3,3V eller 5V), og GND-pinden til jorden.
Dataforbindelse: Tilslut de tilsvarende ben til mikrocontrolleren i henhold til den anvendte kommunikationsprotokol (I2C eller SPI).
I2C forbindelse:
SDA (datalinje) er forbundet til SDA-stiften på mikrocontrolleren.
SCL (clock line) er forbundet til SCL-pinden på mikrocontrolleren.
SPI forbindelse:
MOSI (master output slave input) er forbundet til MOSI pin på mikrocontrolleren.
SCK (ur) er forbundet til SCK-stiften på mikrocontrolleren.
CS (chip select) er forbundet til en hvilken som helst digital pin på mikrocontrolleren.
2. Softwareopsætning
Bibliotekinstallation: I henhold til det anvendte udviklingsmiljø (såsom Arduino) skal du installere det tilsvarende OLED-bibliotek, såsom Adafruit SSD1306-biblioteket.
Kodeskrivning:
Initialiser OLED-skærmen.
Tegn tekst, grafik eller billeder ved hjælp af funktionerne på biblioteket.
3. Eksempelkode (Arduino)
Her er en simpel Arduino-eksempelkode, der viser, hvordan man styrer en 0.96" OLED-skærm ved hjælp af I2C-grænsefladen:

#omfatte

#omfatte

#omfatte

#define SKÆRM_BREDDE 128

#define SKÆRM_HØJDE 64

// Opret OLED-objekt

Adafruit_SSD1306 display(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, -1);

void setup() {
// Initialiser displayet

display.begin(SSD{{0}}I2C_ADRESSE, 0x3C);

display.clearDisplay();

// Indstil tekstfarve

display.setTextColor(HVID);

display.setTextSize(1);
display.setCursor({{0}}, 0);
display.print("Hej, OLED!");
display.display();
}

void loop() {
// Tilføj anden kode her
}
4. Debug og test
Upload koden til mikrocontrolleren for at sikre, at OLED-skærmen viser indholdet normalt.
Juster displayets indhold og stil efter behov.
5. Videreudvikling
Du kan bruge andre funktioner i biblioteket til at tegne grafik, vise billeder eller oprette animationseffekter for at berige brugergrænsefladen.
Gennem ovenstående trin kan du bruge 0.96-tommer OLED-skærmen til forskellige projektudviklinger.

STIFT	SYMBOL
1	GND
2	VCC
3	SCL
4	SDA

Cheng Xin Optoelectronics LTD etableret i 2014 og beliggende i Shenzhen Kina, der er forkant med reform og åbning. I 2020 blev det investeret af fastlandets regering til at bygge en ny LCD-produktionslinje i Huaihua, Hunan. Virksomhedens hovedprodukter er segmentkodeskærm TN /HTN /STN /FSTN, LED-baggrundsbelysning, COG-gitter LCD-modul, COB-standardmodul, OLED-standardskærm og TFT-farveskærm. Virksomheden har 2 segmentkodeskærmproduktionslinjer, 4 baggrundsbelysningsproduktionslinjer, 5 FOG-bindelinjer og 10 samleproduktionslinjer. Fabriksbygningerne i Shenzhen og Hunan har et produktionsareal på 10,000 kvm og 500 ansatte. Virksomhedens forretningsfilosofi 'skabe værdi for kunder'.







OLED-proceskrav
Der er nogle proceskrav og forholdsregler ved fremstilling og brug af 0.96-tommer OLED-skærme for at sikre deres ydeevne og pålidelighed. Her er nogle vigtige proceskrav:

Materialevalg

Organiske selvlysende materialer: Vælg organiske selvlysende materialer af høj kvalitet (såsom materialer med små molekyler og polymerer) for at forbedre lyseffektiviteten og farvemætningen.
Underlagsmaterialer: Brug egnede substratmaterialer (såsom glas eller plast) for at sikre god gennemsigtighed og mekanisk styrke.
Procesteknologi

Vakuumfordampning: Brug vakuumfordampningsteknologi til at afsætte organiske materialer på substratet for at danne et selvlysende lag for at sikre ensartethed og tynd lagstruktur.
Lagfrigivelsesteknologi: Sørg for god vedhæftning mellem lag (såsom elektrodelag, selvlysende lag og indkapslingslag) for at undgå afskalning eller ydeevneforringelse.
Pakkedesign

Fugt- og støvtætte: OLED-skærme er ekstremt følsomme over for miljøets fugtighed, så et godt pakkedesign er påkrævet for at forhindre vand og luft i at trænge ind, hvilket vil forårsage forringelse af ydeevnen.
Beskyttende lag: Tilføj et beskyttende lag for at forbedre ridsemodstand og slagfasthed og forlænge levetiden.
Drivkredsløb

Driver IC-kompatibilitet: Vælg et integreret driverkredsløb, der er kompatibelt med OLED-skærmen for at sikre stabilitet under forskellige lysstyrke- og visningstilstande.
Strømstyring: Implementer præcis strømstyring for at forhindre overstrøm i at beskadige OLED-skærmen.
Temperatur- og fugtighedskontrol

Testmiljø: Inden fabrikken forlades, udføres temperatur- og fugtighedstests for at sikre displayets ydeevne i ekstreme miljøer.
Adaptivt design: Design kontrolkredsløb, der tilpasser sig temperatur- og luftfugtighedsændringer for at sikre, at skærmen fungerer korrekt i forskellige miljøer.
Kvalitetskontrol

Fejlfri test: Udfør omfattende kvalitetstjek, herunder lysende ensartethed, farvenøjagtighed og mekaniske egenskaber, for at sikre, at kvaliteten af ​​hver OLED-skærm opfylder standarderne.
Livstest: Udfør langtidsbrugstest for at observere dens præstationsændringer efter langtidsbrug og evaluere dens holdbarhed.
Kompatibilitet og integration

Softwaredriversupport: Sørg for, at det tilsvarende driverbibliotek er tilvejebragt for at gøre det lettere for udviklere at integrere OLED-skærme på forskellige hardwareplatforme.
Modulopbygget design: Overvej modulopbygget design, der er nemt at integrere i eksisterende produkter for nem udvikling og produktion.
Ved at følge ovenstående proceskrav kan ydeevnen og pålideligheden af ​​0.96-tommer OLED-skærmen i forskellige applikationer sikres, den mulige fejlrate kan reduceres, og dens levetid kan forlænges.
