1.produktintroduktion
2. Produktfunktion
Fordele
Størrelse:Den 0.96-tommers diagonale størrelse gør den meget kompakt og velegnet til applikationer med begrænset plads.
1. Opløsning:Har normalt en højere opløsning, såsom 128x64 eller 160x80 pixels, der er i stand til at vise klare billeder og tekst.
2. Farve display:De fleste 0.96 TFT er i stand til at vise en række forskellige farver, hvilket giver rige visuelle effekter.
3. Interface:Understøtter normalt kommunikationsprotokoller såsom SPI (Serial Peripheral Interface) eller I2C (Serial Bus), som er praktisk til at forbinde med mikrocontrollere eller andre elektroniske enheder.
4. Lavt strømforbrug:Sammenlignet med andre skærmteknologier klarer TFT LCD sig godt med hensyn til energiforbrug og er velegnet til langtidsbrug.
0.96 TFT LCD er meget udbredt i mange scenarier på grund af dens lille størrelse og gode skærmydeevne. Her er nogle almindelige applikationsscenarier:
Indlejrede systemer:I udviklingstavleprojekter som Arduino og Raspberry Pi bruges det til at vise sensordata, statusoplysninger og brugergrænseflader.
Bærbare enheder:I smarture, sundhedsovervågningsenheder (såsom pulsmålere, skridttællere) bruges det til at vise tid, helbredsdata og meddelelser.
Forbrugerelektronik:I elektronisk legetøj, spillekonsoller og andre små elektroniske produkter bruges det til at vise spilskærme eller interaktive grænseflader.
Industriel kontrol:På kontrolpanelet af industrielt udstyr bruges det til at vise driftsstatus, alarminformation og systemparametre.
Hjemmeautomatisering: I smarte hjemmeenheder bruges den til at vise information såsom temperatur, luftfugtighed og lysstatus.
Bilelektronik:I bildisplays bruges det til at vise navigationsoplysninger, køretøjsstatus og underholdningssystemgrænseflader.
Medicinsk udstyr:I bærbart medicinsk udstyr bruges det til at vise patientovervågningsdata og enhedsstatus.
IoT-enheder:I IoT-applikationer bruges det til at vise enhedsstatus, sensordata og brugerinteraktionsgrænseflader.
4.Krav
Brugsmetode
1. Forbered materialer
0.96 tommer TFT LCD-modul
Mikrocontroller (såsom Arduino, Raspberry Pi osv.)
Tilslutningsledning (Dupont-ledning)
Strømforsyning (hvis nødvendigt)
2. Hardwareforbindelse
Tilslutningsben: Tilslut den til mikrocontrolleren i henhold til pindefinitionen på LCD-modulet. Almindelige stifter inkluderer:
VCC: positiv strømforsyning (normalt 3,3V eller 5V)
GND: negativ strømforsyning
SCL: ursignal (normalt forbundet til SCL-pinden på mikrocontrolleren)
SDA: datalinje (normalt forbundet til SDA-pinden på mikrocontrolleren)
RES: nulstil pin (valgfrit)
DC/RS: data-/kommandovalgstift (valgfrit)
CS: chip select pin (valgfrit)
3. Installer bibliotek
Arduino: Hvis du bruger Arduino, kan du installere de tilsvarende biblioteker gennem Arduino IDE, såsom Adafruit_GFX- og Adafruit_ST7735-biblioteker, for at understøtte driften af TFT LCD.
Raspberry Pi: Du kan bruge Python-biblioteker som Pillow og ST7735 til at styre skærmen.
4. Skriv kode
Initialiser LCD: Initialiser LCD i koden og indstil displayparametre.
Tegn indhold: Brug bibliotekets funktioner til at tegne tekst, grafik eller billeder. For eksempel:
Vis tekst: lcd.print("Hello World");
Tegn grafik: lcd.drawLine(x1, y1, x2, y2, farve);
5. Upload kode
Upload den skrevne kode til mikrocontrolleren og sørg for, at forbindelserne er korrekte.
6. Test display
Kør programmet for at kontrollere, om LCD'et viser indholdet normalt. Hvis ikke, skal du kontrollere forbindelserne og indstillingerne i koden.
7. Debug og optimer
Juster displayets indhold, farve og layout efter behov for at sikre en venlig brugergrænseflade.
5.produktparameter (specifikation)
|

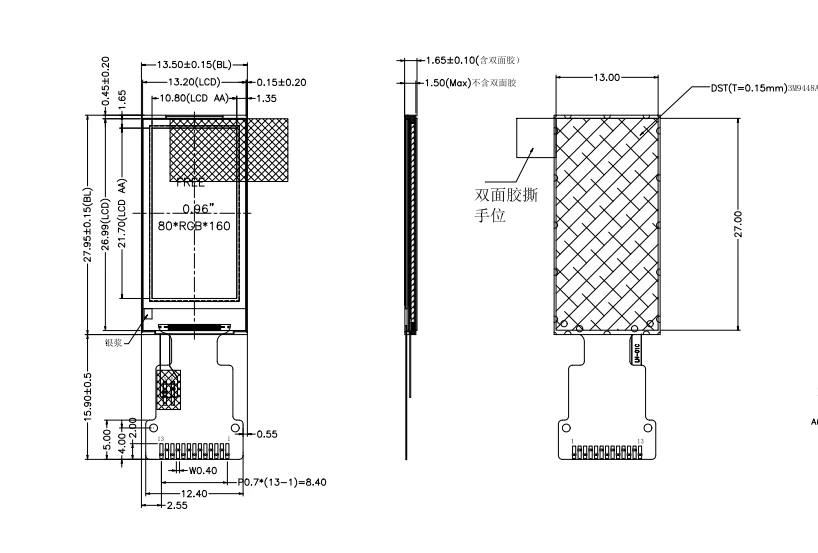

Modulets konturmål: 13,5(B)*27,95(H)*1,65(T)mm
|
LCD AA: 10,8×21,7mm |
| LCD-størrelse:0.96 tommer | Opløsning:80(RGB)X160 |
| Driver IC: ST7735S |
Baggrundslys Drivertype: Power/3.1V/HITE |
| Interface: 4W/4 SPI | Baggrundsbelysning: Hvid LED |
|
STIFT |
SYMBOL |
 |
|
1 |
NC |
|
|
2 |
NC |
|
|
3 |
CS |
|
|
4 |
SDA |
|
|
5 |
SCL |
|
|
6 |
RS |
|
|
7 |
HVILE |
|
|
8 |
CS |
|
|
9 |
NC |
|
|
10 |
VDD |
|
|
11 |
LEDK |
|
|
12 |
LEDA |
|
|
13 |
GND | |
|
|
|
|
|
|
|
